一、产品说明
（一）背景说明：传统结构的运动场地存在的不足和隐患
1. 透气性不足：
采用传统结构，使用合成材料（例如硅PU、PU、丙烯酸、橡塑卷材等）铺设的多功能场地，无论是哪一种，铺设完成后，面层都将和基础合二为一，与基础成为一体。 这类场地基本上是密实的，基本上没有透气性，导致了基础的隐患常常也会成为面层的隐患。
2. 基础存在的瑕疵和隐患：
基础在建设和使用过程中均存在非常多的不确定因素，存在各种瑕疵和隐患，例如基础中可能会产生水汽、产生裂缝、微小变形等。由于面层和基础是一体的并且面层没什么透气性，所以基础中的水汽会导致面层起鼓；基础的裂缝和微小变形会导致面层裂开或变形。
3. 场地普遍偏硬：
采用传统结构，使用合成材料(例如硅 PU、PU、丙烯酸、橡塑卷材等)铺设的多功能场地在结构上是密实的，若要达到充分吸震性(冲击吸收)的话，不但需要优质材料并且须将面层做得很厚，因此需要消耗大量的材料从而大大提高场地的成本，高昂的售价决定了只有极少数的对象可以承受。运动场地的现状是普遍偏硬，安全性严重不足。
（二）传统结构的多功能运动场地面问题解决方案——AIR PU
1. AIR PU多功能地面系统简介
AIR PU多功能场地是由三维尼龙单丝缠绕弹性垫和不同聚氨酯合成材料结合而成的系统，具有优异的安全性（吸震性），可防止和避免减少各种运动伤害。并且耐用性好、使用寿命长，在-20℃～70℃温度范围内均可维持稳定的性能。表面防滑系数适中，可以广泛用于篮球、排球、五人制足球、手球、轮滑、游乐设施等多种场合，面层颜色也可随心选择。
AIR PU多功能场地剖面结构图

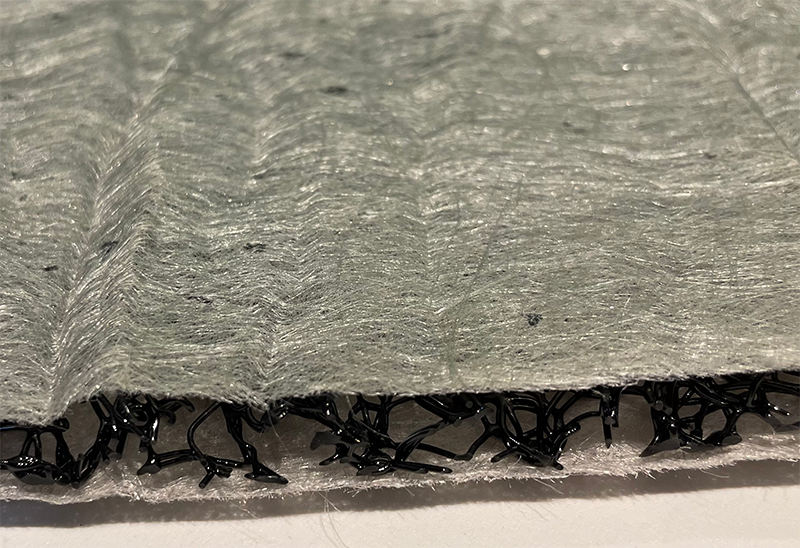

2、AIR PU多功能场地的基层材料——三维尼龙单丝缠绕弹性垫

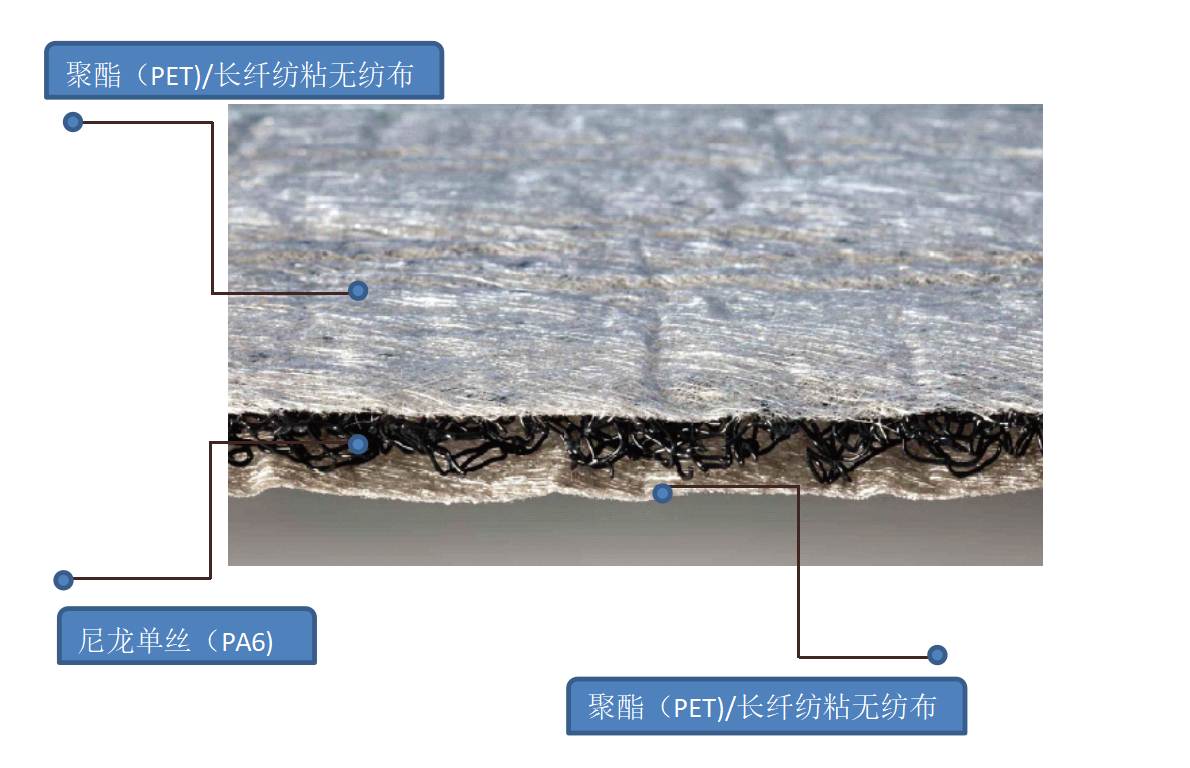

AIR PU多功能场地面能够解决传统结构的多功能场地的一系列隐患和痛点，其核心原因是在AIR PU跑道中，三维尼龙单丝缠绕弹性垫成为了必不可少的组件，三维尼龙单丝缠绕弹性垫的结构、材质、性能简介如下：
a. 充足的吸震性：应用于运动地面可以增加吸震性，提高运动的安全性和舒适性。
b. 回弹性好：具有非常好的压缩回弹性，提供充足的能量回馈。
c. 排水透气性：排水透气性能十分优异，场地基层意外产生的各种水汽可以轻松疏导。
d. 耐用性：AIR PU多功能场地可以高频率长期使用，并且在其使用周期内，吸震性、回弹性等性能均可始终如一地维持良好状态。一般来说，在正常使用条件下，其使用寿命可长达6年或以上（具体年限与使用频率高度相关）。
3、AIR PU多功能场地面的整体优势
a. 创新的三维弹性结构赋予场地优异的稳定性
三维弹性结构的自由空间超过90%，它一面与基础粘接，另一面与合成面层材料粘接，最后形成以三维尼龙单丝缠绕弹性垫为基层的合成材料多功能场地。水分、水汽等液体及气体可留在自由空间内或逸出。不会影响到上面的面层。三维弹性结构也可以吸收因基础收缩缝导致的微小基础形变，使这种形变不会传导到面层，从而避免场地出现裂缝。
b. 安全性
AIR PU 多功能场地面无论是在低温、高温条件下，均可稳定如一地保持优异的吸震性和充足的能量回馈，为运动者提供充分地保护，减少各种运动伤害。
a. 环保性
AIR PU多功能场地在铺设和使用的全过程中均完全满足严苛的国家环保标准。并且由于三维尼龙单丝缠绕弹性垫的使用，减少了跑道单位面积的材料使用量，与传统跑道相比，大约可以节省30%以上的化工材料，响应低碳减排的国家政策。
b. 易维护
没有接缝、没有孔隙、没有细小微洞，表面平滑，易于维 护、清洁、维修和重新翻新，维护成本低。
c. 多种用途
可以广泛用于篮球、排球、五人制足球、手球、轮滑、游乐设施等多种场合，面层颜色也可随心选择。

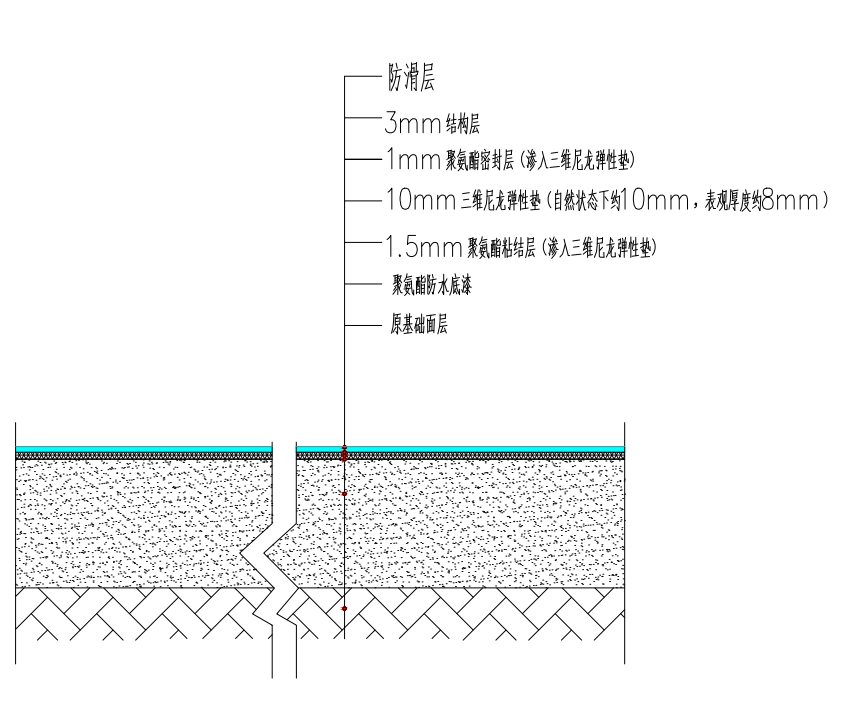

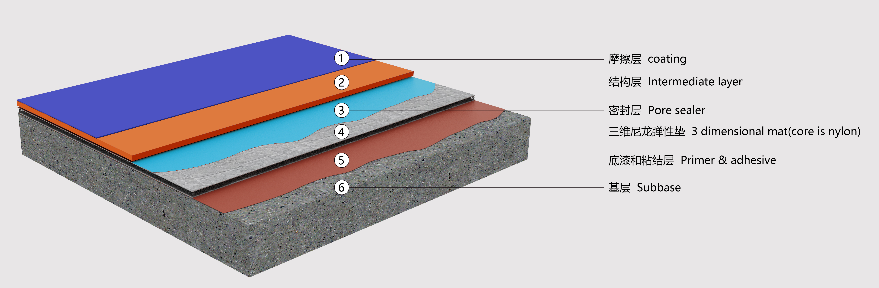

AIR PU多功能场地面层结构图
二、各项技术参数
（一）三维尼龙单丝缠绕弹性垫的技术参数
|
结构
|
纺粘无纺布+三维弹性层+纺粘无纺布
|
依据标准或测试方法
|
|
单位面积重量
|
≥950g/m2
|
EN ISO 9864-2005
|
|
厚度
|
10mm±10%（2kPa压强下测试值）
|
实测
|
|
自由空间
|
≥85%
|
体积测量+比重分析法
|
|
弹性层材质
|
芯层：尼龙6 表层：无纺布+聚脂纤维涂覆尼龙
|
差示扫描量热法+红外光谱分析法
|
|
拉伸强度
|
≥1MPa
|
EN ISO 10319-2008
|
|
断裂伸长率
|
≥25%
|
EN ISO 10319-2008
|
|
缓冲垫吸震性
|
29～53%
|
BS EN 14808-2005
|
|
垂直变形
|
3～6mm
|
BS EN 14809-2005
|
|
排水性
|
＞60升/分钟·平方米
|
GB/T 20394-2013
|
|
|
（二）AIR PU多功能地面物理性能指标
按中小学合成材料运动场地（GB36246-2018）要求：
|
项目
|
要求
|
|
参考图片
|
|
|
|
冲击吸收（%）
|
（0±2）℃
|
20~50球类场地
|
|
（23±2）℃
|
20~50球类场地
|
|
（50±2）℃
|
20~50球类场地
|
|
垂直变形/（mm）
|
0.6~3.0
|
|
抗滑值/（BPN，20℃）
|
球类场地及其他活动场地
|
80~110（干测）
|
|
拉伸强度/（MPa）
|
非渗水型面层
|
≥0.5
|
|
拉断伸长率/（%）
|
≥40
|
|
阻燃性能/（级）
|
I
|
（三）AIR PU多功能地面化学性能指标
按中小学合成材料运动场地（GB36246-2018）要求：
|
项目
|
要求
|
|
有害物质含量
|
3种邻苯二甲酸酯类化合物（DBP、BBP、DEHP）总和/（g/kg）
|
≤1.0
|
|
3种邻二甲酸酯类化合物（DNOP、DTNP、DIDP）总和/（g/kg）
|
≤1.0
|
|
18种多环芳烃总和（mg/kg）
|
≤50
|
|
≤20c
|
|
苯并[a]茈/（mg/kg）
|
≤1.0
|
|
短链氯化石蜡（C10- C13）/（g/kg）
|
≤1.5
|
|
4,4’-二氨基-3，3’-二氯二苯甲烷（MOCA）/（g/kg）
|
≤1.0
|
|
游离甲苯二异氰酸酯（TDI）和游离六亚甲基二异氰酸酯（HDI）总和/（g/kg）
|
≤0.2
|
|
游离二苯基甲烷二异氰酸酯（MDI）/（g/kg）
|
≤1.0
|
|
可溶性铅/（mg/kg）
|
≤50
|
|
可溶性镉/（mg/kg）
|
≤10
|
|
可溶性铬/（mg/kg）
|
≤10
|
|
可溶性汞/（mg/kg）
|
≤2
|
|
有害物质释放量
|
总挥发性有机化合物（TVOC）/（mg/（m2·h））
|
≤5.0
|
|
甲醛/（mg/（m2·h））
|
≤0.4
|
|
苯/（mg/（m2·h））
|
≤0.1
|
|
甲苯、二甲苯和乙苯总和/（mg/（m2·h））
|
≤1.0
|
|
二硫化碳/（mg/（m2·h））
|
≤7.0
|
|
气味
|
气味等级/级
|
≤3
|
（四）、符合国际足联五人制足球场面层标准：5.11.3
|
测试项目
|
测试方法
|
指标
|
|
冲击吸收
|
FIFA测试方法之五人制1
|
≥40%≤75%
|
|
垂直变形
|
FIFA测试方法之五人制1
|
≥3mm≤10mm
|
|
滑动阻力值
|
EN16837:2018
|
80～115
|
|
抗滚动负荷能力
|
EN1569:1999
|
测试后在300mm直线距离内没有超过0.5mm的损坏
|
|
耐磨性
|
ISO 5470-1:2016
|
木地板：1000个循环后质量损失小于或等于80毫克（采用质量500克的CS10磨耗轮）。
合成面层：1000个循环后质量损失小于或等于1000毫克（采用质量1000克的H18磨耗轮）。
|
|
抗凹陷能力
|
EN1516:1999
|
在重物移除后5分钟，记录测试点的凹陷值；
在重物移除后24小时，测试点的凹陷值≤0.5mm。
|
|
甲醛释放量
|
EN14904:2006-5.5
|
≤3.5（mg/m2.h）
|
|
五氯苯酚含量
|
EN14904:2006-AnnexC
|
在产品生产过程中或原材料中没有五氯苯酚或其衍生物，测试结果须<0.1%
|
（五）、全塑型聚酰胺（尼龙）聚氨酯多功能球场物理性能按国际篮球协会（FIBA）一类场地标准要求：
|
项目
|
执行标准
|
国际篮球协会一级比赛场地永久性木地板要求
|
|
冲击吸收
|
EN14808
|
≥50%
|
|
垂直变形
|
EN14809
|
2.3～5.0(mm)
|
|
球的垂直反弹
|
EN122235（篮球）
|
≥90%
|
|
滑动性能
|
PrEN14903
|
0.4～0.7
|
|
